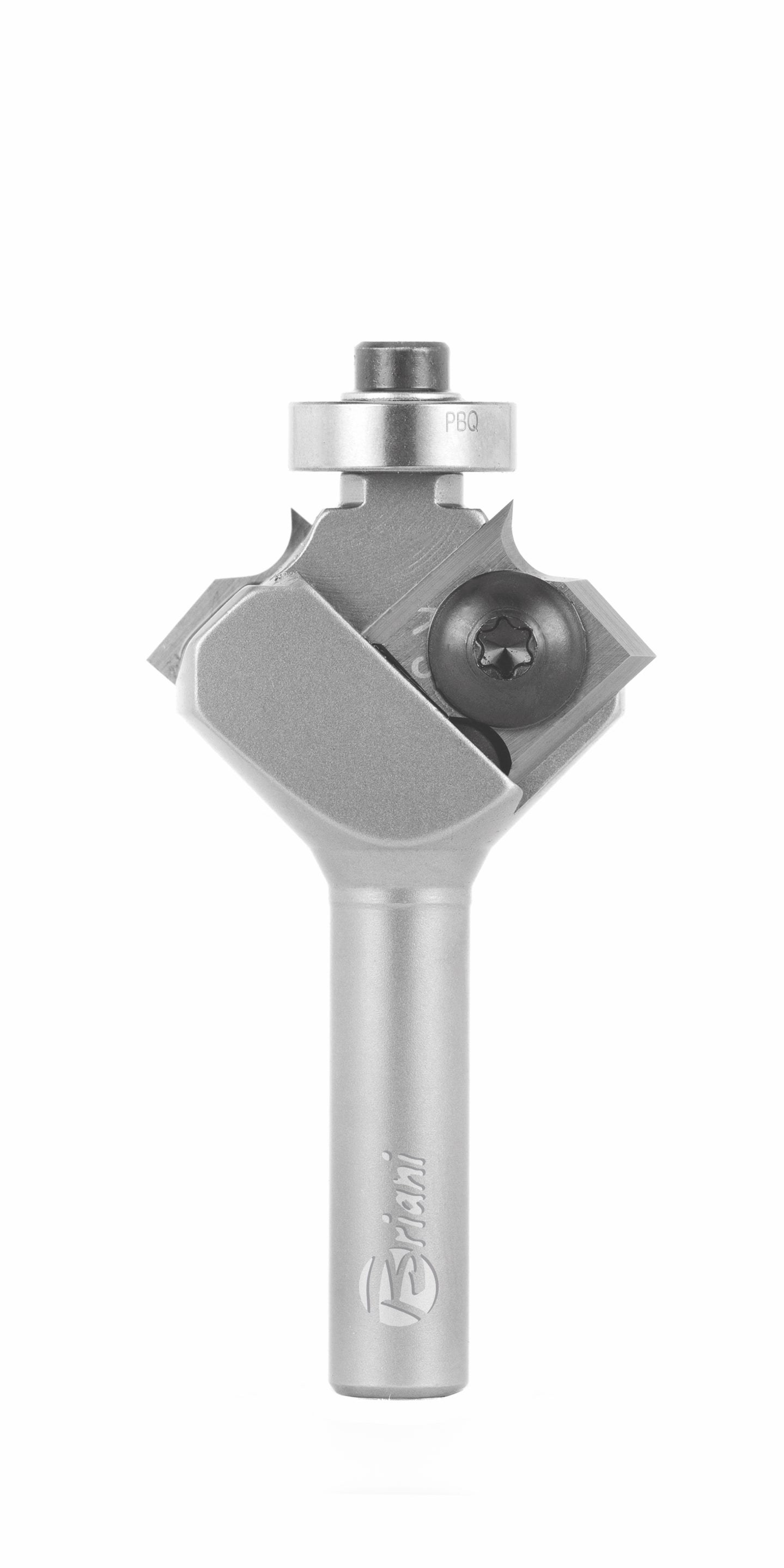

WPL - Fase- und Viertelstabfräser mit Wendemesser und Kugellager | aus Hartmetall | Z2 Rechtslauf | Radius 2,5 mm | Ø 28 mm | Schaft 8 x 30 mm | Arbeitslänge 7 mm x Gesamtlänge 60 mm

FASE- UND Viertelstabfräser mit Wendemesser und Kugellager von Cut360. Ausführung: Ø 28 mm, Arbeitslänge 7 mm, Gesamtlänge 60 mm, Schaft 8 x 30 mm.

Kombinierter Fase- und Viertelstabfräser mit Wendemessern und Anlaufkugellager, Ø 28 mm. Je nach eingesetztem Messer entsteht eine 45°-Fase oder eine Abrundung mit Radius 1,5 bis 3 mm.

• WENDEMESSER & KONSTANTE KONTUR: Der Radius sitzt im auswechselbaren Wendemesser, nicht im Grundkörper.
• EIN GRUNDKÖRPER, MEHRERE RADIEN: Für einen anderen Radius wird nur das Messer getauscht. Das spart mehrere separate Fräser im Frästisch.

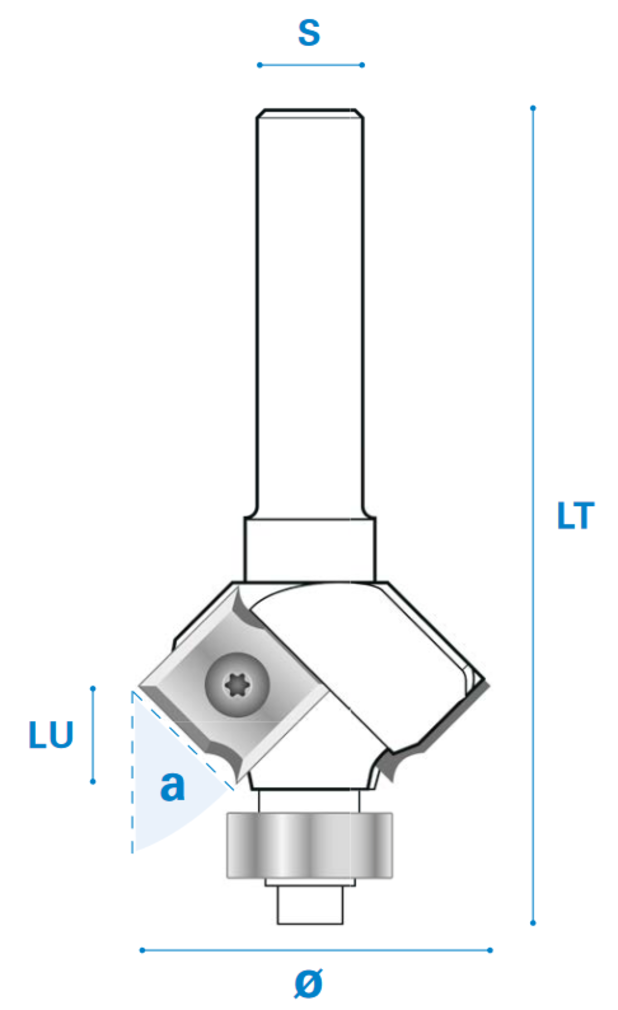

• TECHNISCHE DATEN & ABMESSUNGEN: Radius 2,5 mm, Ø 28 mm, Arbeitslänge 7 mm, Gesamtlänge 60 mm, Schaft 8 x 30 mm, Schneidenzahl 2, Rechtslauf. Artikelnummer 550.250.00800, EAN 4044385326481.
• EINSATZBEREICH & ZIELGRUPPE: Ausgelegt für Tischlerei und Schreinerei mit 8-mm-Spannzange. Geeignet für Holz, Holzwerkstoffe wie MDF, Spanplatte und Multiplex. In Europa gefertigt.

Wofür wird dieses Werkzeug eingesetzt?

Der Grundkörper nimmt unterschiedliche Wendemesser auf. Mit dem geraden Messer entsteht eine 45°-Fase, mit dem Radiusmesser eine Abrundung – ein Werkzeug für zwei Profilarten, ohne Umspannen. Das Anlaufkugellager rollt an der bereits vorhandenen Werkstückkante oder an einer Schablone ab. Es hält den Fräser auf konstantem Abstand und begrenzt zugleich die Schnitttiefe, sodass die Messer nicht zu tief eindringen können. Weil das Lager frei mitdreht statt starr am Holz zu reiben, entstehen weder Brandspuren noch Druckstellen. Ein Parallelanschlag ist damit überflüssig – auch an gebogenen Konturen bleibt das Profil gleichmäßig. Ein Eintauchen in die Fläche ist nicht möglich, das Werkzeug arbeitet ausschließlich an der Kante.

• Zwei Profile, ein Werkzeug – Messerwechsel statt Werkzeugwechsel im Frästisch.
• Möbelkanten – Fase oder Abrundung je nach gewünschter Optik.
• Kantenschutz – Gebrochene Kanten splittern deutlich schlechter aus.

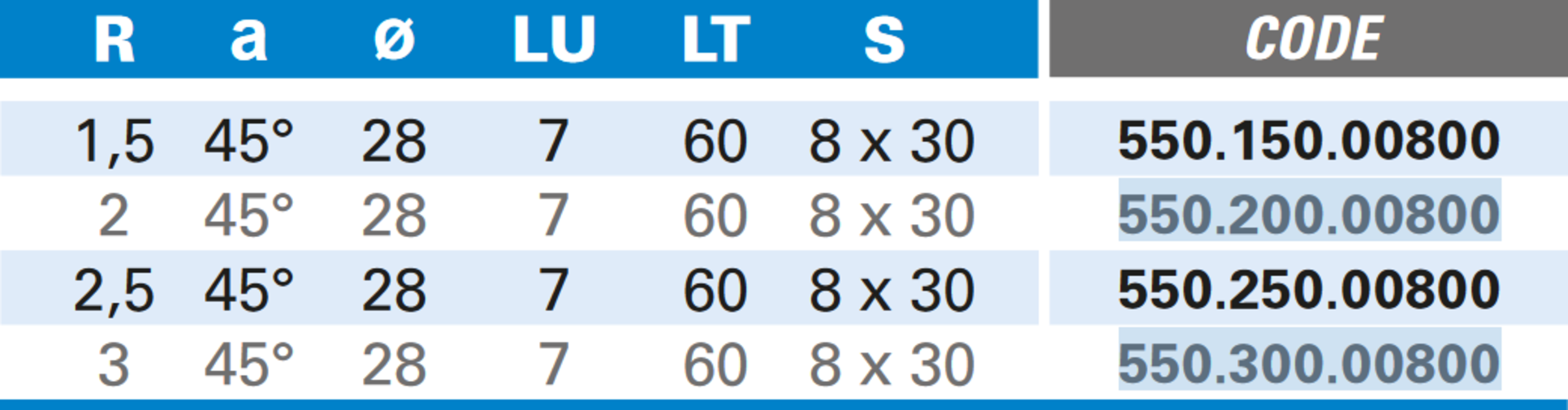

Technische Daten

Produkteigenschaften

Häufige Fragen

Was bewirkt der Radius?
Der Radius 2,5 mm ist der Krümmungsradius der Abrundung: Die Kante wird 2,5 mm tief und 2,5 mm breit als Viertelkreis weggenommen. Kleine Radien wirken dezent und schützen die Kante leicht, größere machen sie spürbar weicher und griffiger.

Kann ich mit dem Fräser eintauchen?
Nein. Das Anlaufkugellager begrenzt die Schnitttiefe und führt den Fräser an der Kante entlang – ein Ansetzen mitten in der Fläche ist damit nicht möglich.

Wozu dient das Anlaufkugellager?
Es rollt an der vorhandenen Werkstückkante oder an einer Schablone ab und begrenzt die Schnitttiefe. Weil es frei mitdreht statt zu reiben, bleiben Brandspuren und Druckstellen aus – und ein Parallelanschlag ist nicht nötig.

Wie ist das Lager auf das Profil abgestimmt?
Der Lagerdurchmesser entspricht dem Grundmaß der Schneide. Das Lager läuft auf der geraden Kante, während die Schneiden daneben die Rundung formen – die Abrundung schließt dadurch bündig an die Fläche an.

Welchen Schaft hat das Werkzeug?
Der Schaft misst 8 x 30 mm. Prüfen Sie vor dem Einsatz, ob Spannzange oder Aufnahme Ihrer Maschine dieses Maß führt.

Ersatzteile für dieses Werkzeug

• 901.550.15.CO – Wendeplatten-Bohrschneide 12x12x1,5 mm, 2 Stück je Werkzeug
• 901.550.02.CO – Wendeplatten-Bohrschneide 12x12x1,5 mm, 2 Stück je Werkzeug
• 901.550.25.CO – Wendeplatten-Bohrschneide 12x12x1,5 mm, 2 Stück je Werkzeug
• 901.550.03.CO – Wendeplatten-Bohrschneide 12x12x1,5 mm, 2 Stück je Werkzeug
• 902.040.06.90 – Befestigungsschraube
• 904.130.05.00 – Anlaufkugellager
• 905.030.07.05 – Zubehör
• 902.030.06.00 – Befestigungsschraube
• 903.150.00.00 – Montagewerkzeug
• 903.025.00.00 – Montagewerkzeug
