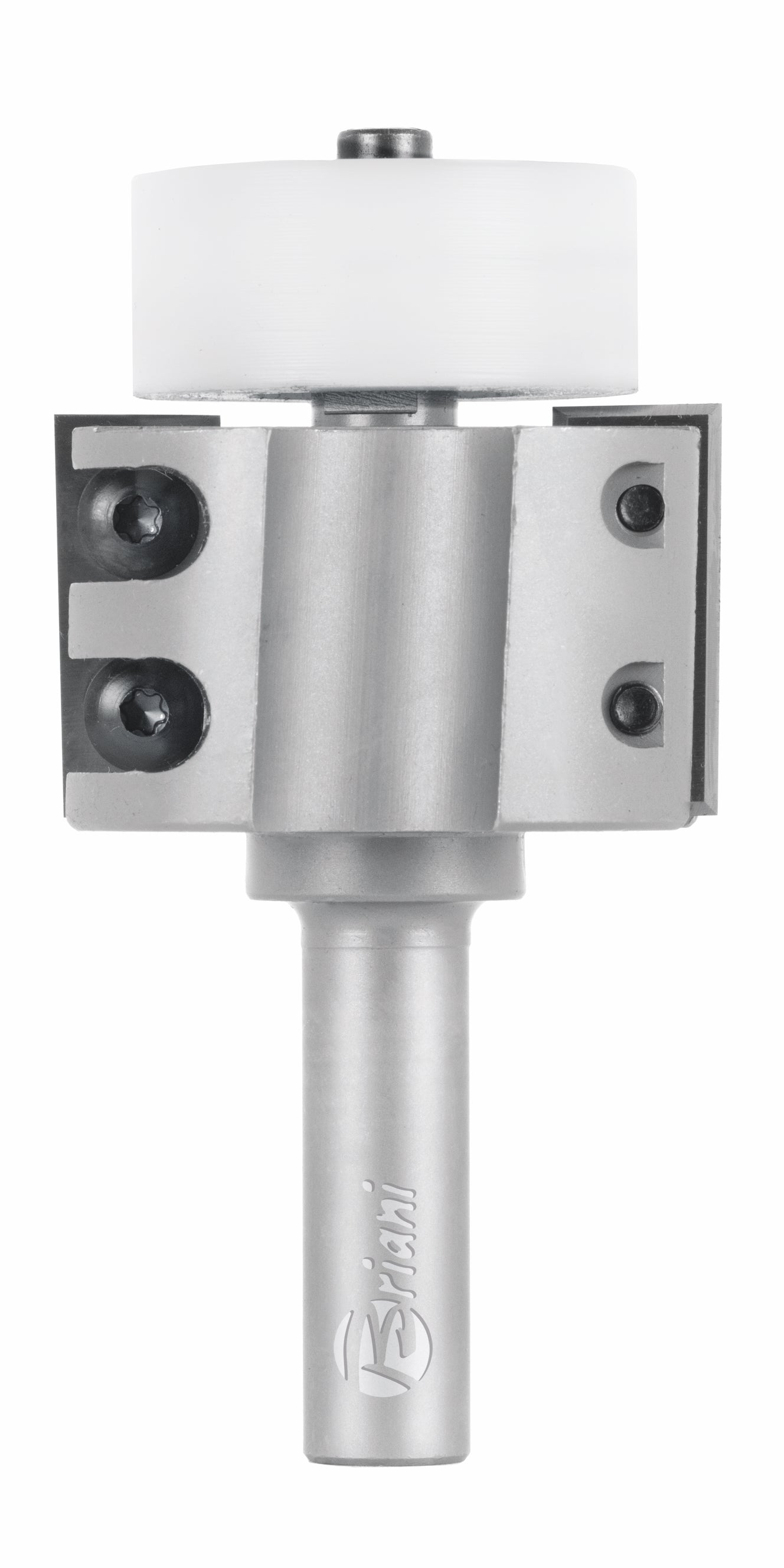

WPL - Falzfräser mit positivem Achswinkel, Kugellager und Wendemesser | aus Hartmetall | Z2 Rechtslauf | Ø 50 mm | Schaft 12 x 40 mm | Arbeitslänge 29,5 mm x Gesamtlänge 95 mm

FALZFRÄSER MIT positivem Achswinkel, Kugellager und Wendemesser von Cut360. Ausführung: Ø 50 mm, Arbeitslänge 29,5 mm, Gesamtlänge 95 mm, Schaft 12 x 40 mm, Falzbreite 17 mm.

Falzfräser mit ziehendem Schnitt und wendbaren Hartmetallmessern. Über 19 optionale Anlaufringe aus Delrin lässt sich die Falzbreite in Ein-Millimeter-Schritten von 1 bis 20 mm einstellen.

• FALZBREITE 1 BIS 20 MM: Ein Werkzeug für praktisch jeden Falz. Serienmäßig ergibt das Anlaufkugellager d 16 mm eine Breite von 17 mm; 19 optionale Anlaufringe decken den Bereich von 1 bis 20 mm in Ein-Millimeter-Schritten ab.
• POSITIVER ACHSWINKEL: Die Messer stehen schräg zur Achse und schneiden ziehend statt schlagend. Das senkt den Schnittdruck, beruhigt den Lauf und hinterlässt eine merklich sauberere Falzkante als ein gerader Schnitt – besonders bei Hartholz und beschichteten Platten.
• DELRIN-ANLAUFRINGE STATT STAHL: Die optionalen Ringe bestehen aus Delrin. Sie laufen weich auf der Werkstückkante und hinterlassen keine Druckstellen oder Laufspuren auf der Sichtfläche.
• WENDBARE HARTMETALLMESSER: Ist eine Schneidkante stumpf, wird das Messer gewendet statt geschärft. Verbaut ist die Wendeplatte 29,5 x 12 x 1,5 mm, Artikel 901.295.12.13.

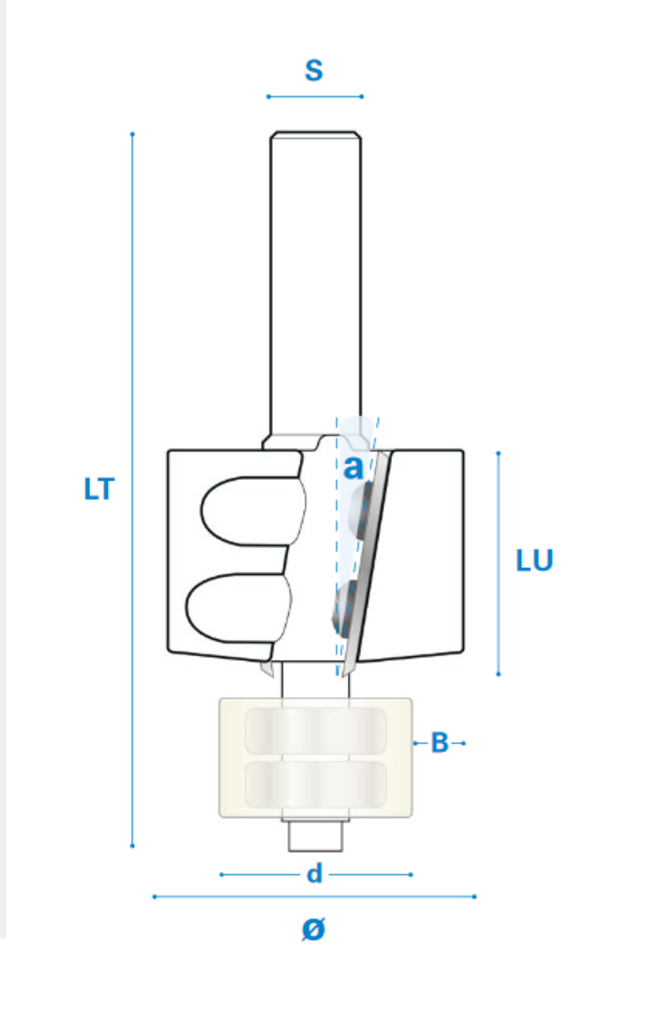

• TECHNISCHE DATEN UND ABMESSUNGEN: Ø 50 mm, Arbeitslänge 29,5 mm, Gesamtlänge 95 mm, Schaft 12 x 40 mm, Falzbreite 17 mm serienmäßig, Schneidenzahl 2, Rechtslauf. Artikelnummer 557C.500.1200, EAN 4044385329888.
• EINSATZBEREICH UND ZIELGRUPPE: Für Tischlerei, Schreinerei, Möbel- und Innenausbau sowie den gehobenen Heimwerker mit 12-mm-Spannzange. Handvorschub. Geeignet für Holz, Holzwerkstoffe wie MDF, Spanplatte und Multiplex. In Europa gefertigt.

Wofür wird dieses Werkzeug eingesetzt?

Falze aller Breiten für Rückwände, Glasleisten, Türfüllungen, Schubkastenböden und Rahmenbau. Der große Flugkreis von 50 mm bringt Laufruhe und Spanraum, der positive Achswinkel eine saubere Oberkante. Wegen des Durchmessers gehört das Werkzeug in den Frästisch oder in eine Maschine mit 12-mm-Spannzange – nicht in eine kleine Handoberfräse.

Falzbreite über den Anlaufring

Falzbreite = (Fräserdurchmesser − Ringdurchmesser) ÷ 2. Bei Ø 50 mm und Ring d 16 mm ergibt das 17 mm.

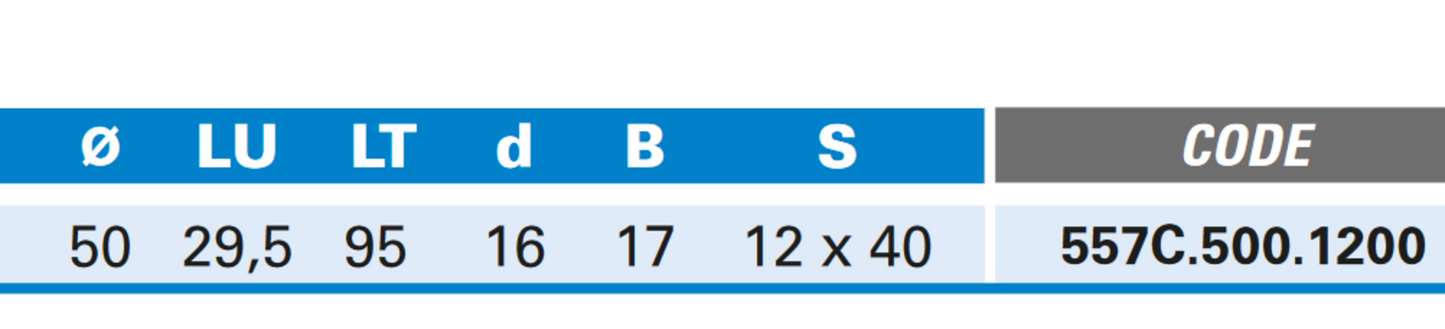

Technische Daten

Produkteigenschaften

Häufige Fragen

Wie stelle ich die Falzbreite ein?
Über den Anlaufring. Serienmäßig sitzt das Kugellager Ø16/6 und ergibt 17 mm. Die 19 optionalen Delrin-Ringe decken 1 bis 20 mm ab – je größer der Ring, desto schmaler der Falz.

Was bringt der positive Achswinkel?
Die Messer greifen schräg an und schneiden ziehend. Der Schnittdruck sinkt, das Werkzeug läuft ruhiger und die obere Falzkante wird sauberer als bei einem geraden Schnitt.

Warum Delrin und nicht Stahl?
Delrin ist ein zäher Kunststoff. Der Ring läuft weich auf der Werkstückkante und hinterlässt keine Druckstellen oder Laufspuren – wichtig, wenn die Anlauffläche später sichtbar bleibt.

Passt der Fräser in meine Oberfräse?
Der Schaft misst 12 x 40 mm. Bei Ø 50 mm gehört das Werkzeug in den Frästisch oder in eine kräftige Maschine mit 12-mm-Spannzange, nicht in eine kleine Handoberfräse.

Wie tief wird der Falz?
Die Falztiefe stellen Sie über die Frästiefe ein, maximal bis zur Arbeitslänge von 29,5 mm.

Für welche Werkstoffe ist das Werkzeug geeignet?
Für Massivholz, Sperrholz, MDF, Spanplatte und beschichtete Plattenwerkstoffe. Für Metall ist es nicht bestimmt.

Ersatzteile für dieses Werkzeug

• 901.295.12.13 – Wendemesser 29,5 x 12 x 1,5 mm, Z4
• 902.040.06.90 – Befestigungsschraube TORX®15 M4x6, D9 L8
• 904.160.06.02 – Anlaufkugellager Ø16/6 H5, Set 2 Stück – ergibt Falzbreite 17 mm
• 905.040.09.08 – Sicherungsring d4,3 D9 S0,8
• 902.040.08.00 – Befestigungsschraube Innensechskant 3, M4x8
• 903.002.15.00 – Schlüssel TORX®15

Optional – Anlaufringe aus Delrin für jede Falzbreite

• 904.480.00.06 – Anlaufring Delrin d 48 mm – ergibt Falzbreite 1 mm
• 904.460.00.06 – Anlaufring Delrin d 46 mm – ergibt Falzbreite 2 mm
• 904.440.00.06 – Anlaufring Delrin d 44 mm – ergibt Falzbreite 3 mm
• 904.420.00.06 – Anlaufring Delrin d 42 mm – ergibt Falzbreite 4 mm
• 904.400.00.06 – Anlaufring Delrin d 40 mm – ergibt Falzbreite 5 mm
• 904.380.00.06 – Anlaufring Delrin d 38 mm – ergibt Falzbreite 6 mm
• 904.360.00.06 – Anlaufring Delrin d 36 mm – ergibt Falzbreite 7 mm
• 904.340.00.06 – Anlaufring Delrin d 34 mm – ergibt Falzbreite 8 mm
• 904.320.00.06 – Anlaufring Delrin d 32 mm – ergibt Falzbreite 9 mm
• 904.300.00.06 – Anlaufring Delrin d 30 mm – ergibt Falzbreite 10 mm
• 904.280.00.06 – Anlaufring Delrin d 28 mm – ergibt Falzbreite 11 mm
• 904.260.00.06 – Anlaufring Delrin d 26 mm – ergibt Falzbreite 12 mm
• 904.240.00.06 – Anlaufring Delrin d 24 mm – ergibt Falzbreite 13 mm
• 904.220.00.06 – Anlaufring Delrin d 22 mm – ergibt Falzbreite 14 mm
• 904.200.00.06 – Anlaufring Delrin d 20 mm – ergibt Falzbreite 15 mm
• 904.190.06.03 – Anlaufring Delrin d 19 mm – ergibt Falzbreite 15,5 mm
• 904.180.00.06 – Anlaufring Delrin d 18 mm – ergibt Falzbreite 16 mm
• 904.130.06.04 – Anlaufring Delrin d 13 mm – ergibt Falzbreite 18,5 mm
• 904.100.06.04 – Anlaufring Delrin d 10 mm – ergibt Falzbreite 20 mm
• 903.030.00.00 – Schlüssel Innensechskant 3
