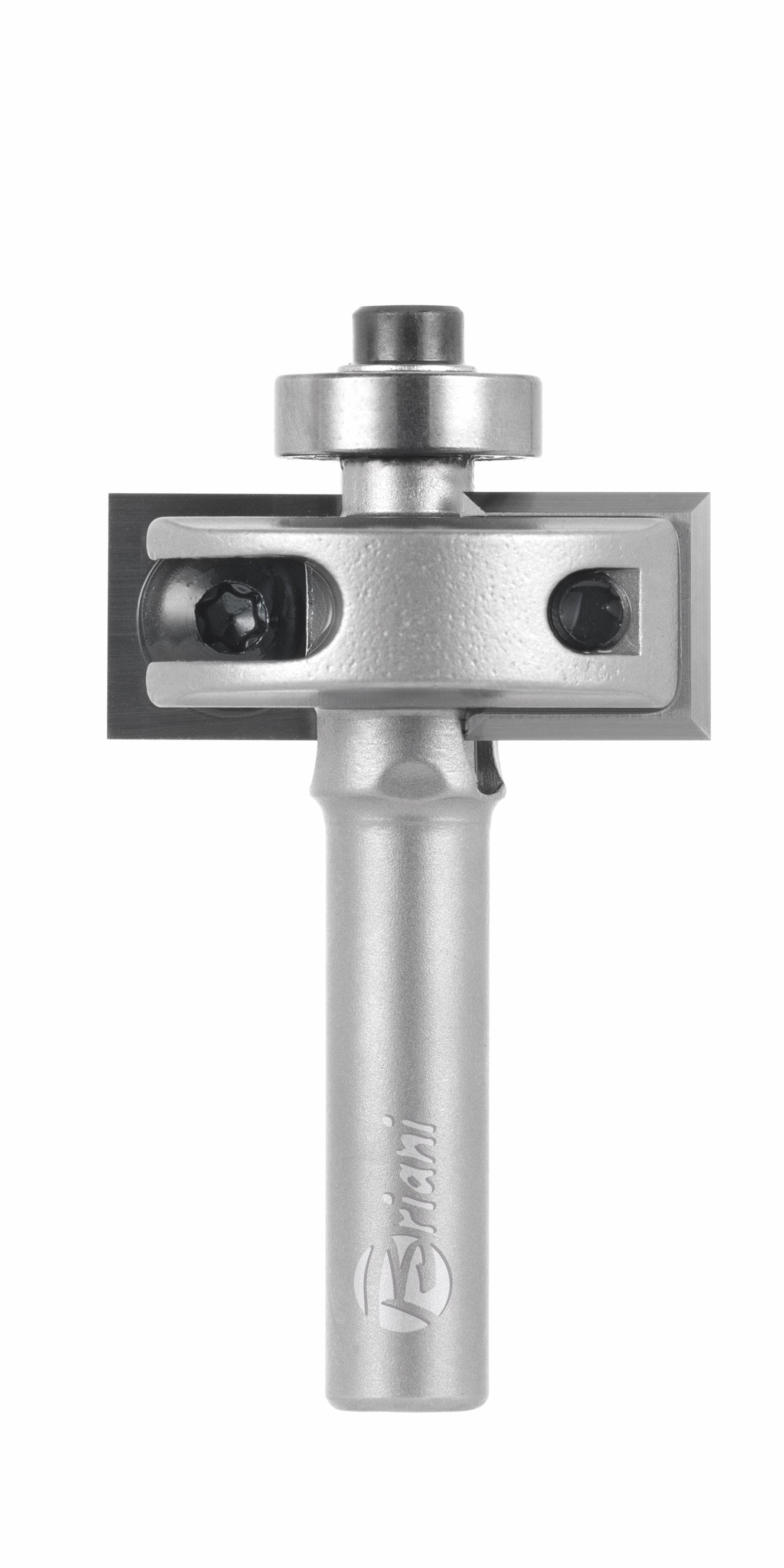

WPL - Falzfräser mit Kugellager und Wendemesser | aus Hartmetall | Z2 Rechtslauf | Ø 38 mm | Schaft 8 x 30 mm | Arbeitslänge 12 mm x Gesamtlänge 54 mm

FALZFRÄSER MIT Kugellager und Wendemesser von Cut360. Ausführung: Ø 38 mm, Arbeitslänge 12 mm, Gesamtlänge 54 mm, Schaft 8 x 30 mm, Falzbreite 12,5 mm.

Falzfräser mit wendbaren Hartmetallmessern. Serienmäßig ergibt das Anlauflager d 13 mm eine Falzbreite von 12,5 mm; mit dem optionalen Lager-Set kommen drei weitere Breiten hinzu.

• EIN FRÄSER, VIER FALZBREITEN: Die Falzbreite bestimmt das Anlaufkugellager. Serienmäßig d 13 für B 12,5 mm; mit dem Set 904.557.05.38 zusätzlich B 14 mm, B 11 mm, B 9,5 mm.
• WENDBARE HARTMETALLMESSER: Ist eine Schneidkante stumpf, wird das Messer gewendet statt geschärft. Der Fräsdurchmesser bleibt exakt erhalten, die Maschineneinstellung geht nicht verloren.
• QUADRATISCHE WENDEPLATTE: Verbaut ist die Platte 12 x 12 x 1,5 mm, Artikel 901.120.12.00 – dieselbe wie in mehreren anderen Werkzeugen dieser Reihe. Ein Ersatzteil deckt gleich mehrere Fräser ab.

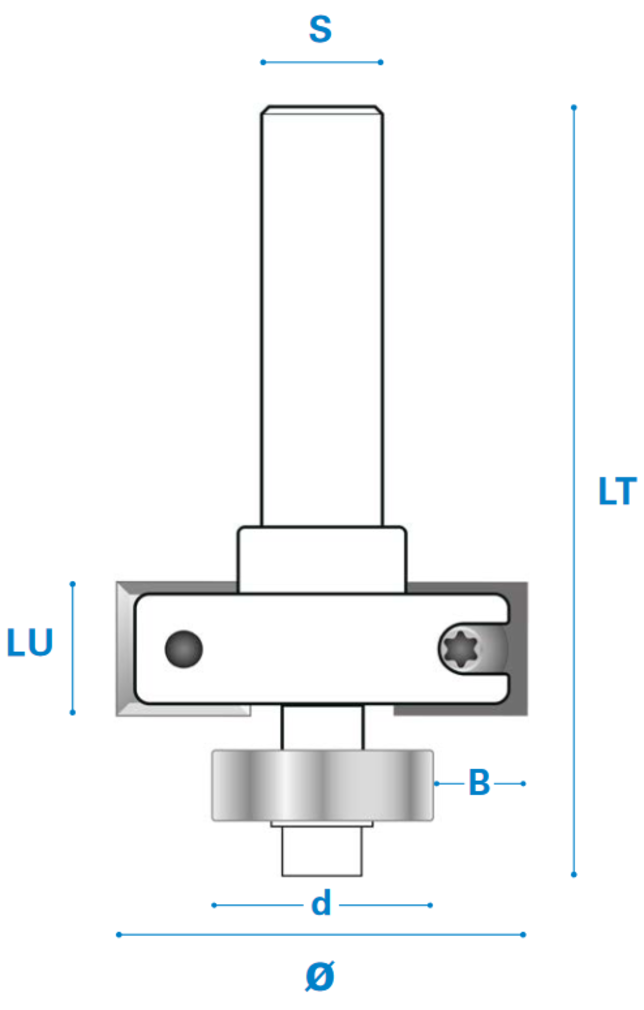

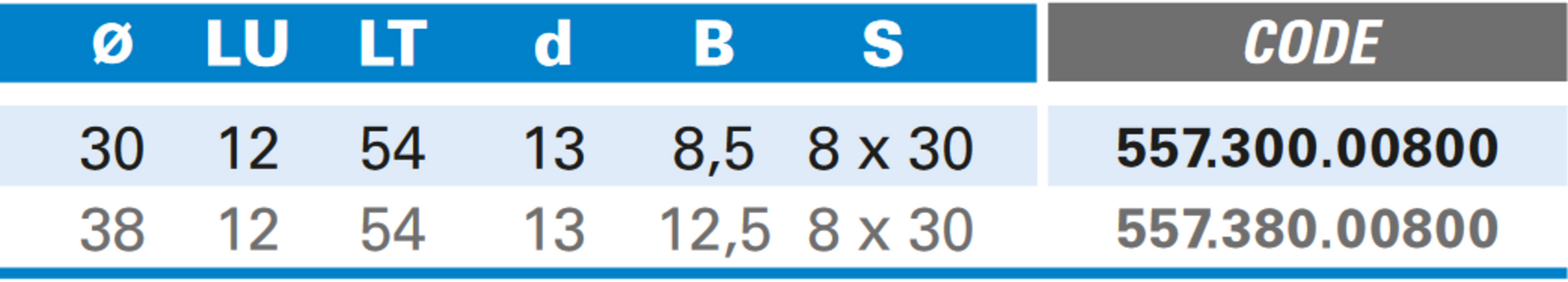

• TECHNISCHE DATEN UND ABMESSUNGEN: Ø 38 mm, Arbeitslänge 12 mm, Gesamtlänge 54 mm, Schaft 8 x 30 mm, Falzbreite 12,5 mm, Schneidenzahl 2, Rechtslauf. Artikelnummer 557.380.00800, EAN 4044385326535.
• EINSATZBEREICH UND ZIELGRUPPE: Für Tischlerei, Schreinerei, Möbel- und Innenausbau sowie den gehobenen Heimwerker mit 8-mm-Spannzange. Handvorschub. Geeignet für Holz, Holzwerkstoffe wie MDF, Spanplatte und Multiplex. In Europa gefertigt.

Wofür wird dieses Werkzeug eingesetzt?

Falze für Rückwände, Glasleisten, Türfüllungen und Schubkastenböden. Das Anlaufkugellager läuft an der Werkstückkante und bestimmt die Falzbreite: Je größer der Lagerdurchmesser, desto schmaler der Falz. Die Falztiefe kommt aus der Höheneinstellung der Maschine.

Falzbreite über das Anlauflager

Falzbreite = (Fräserdurchmesser − Lagerdurchmesser) ÷ 2. Bei Ø 38 mm und Lager d 13 mm ergibt das 12,5 mm.

Technische Daten

Produkteigenschaften

Häufige Fragen

Wie ändere ich die Falzbreite?
Über das Anlaufkugellager. Serienmäßig sitzt d 13 mm für B 12,5 mm. Mit dem optionalen Set 904.557.05.38 erhalten Sie drei weitere Lager und damit die Breiten 14 mm, 11 mm, 9,5 mm.

Wie tief wird der Falz?
Die Falztiefe stellen Sie über die Frästiefe ein, maximal bis zur Arbeitslänge von 12 mm. Die Breite kommt vom Lager, die Tiefe von der Maschine.

Welches Wendemesser passt als Ersatz?
Die quadratische Wendeplatte 12 x 12 x 1,5 mm, Artikelnummer 901.120.12.00.

Welchen Schaft hat das Werkzeug?
Der Schaft misst 8 x 30 mm und passt in jede handelsübliche Oberfräse mit 8-mm-Spannzange.

Für welche Werkstoffe ist das Werkzeug geeignet?
Für Massivholz, Sperrholz, MDF, Spanplatte und beschichtete Plattenwerkstoffe. Für Metall ist es nicht bestimmt.

Ersatzteile für dieses Werkzeug

• 901.120.12.00 – Wendemesser 12 x 12 x 1,5 mm, Z4
• 902.040.06.90 – Befestigungsschraube TORX®15 M4x6, D9 L8
• 904.130.05.00 – Anlaufkugellager Ø13/5 H4 – ergibt Falzbreite 12,5 mm
• 905.030.07.05 – Sicherungsring d3,2 D7 S0,5
• 902.030.06.00 – Befestigungsschraube Innensechskant 2,5, M3x6

Optional

• 904.557.05.38 – Kugellager-Set für Ø 38 mm – ergibt Falzbreite 14 mm, 11 mm, 9,5 mm
• 903.150.00.00 – Schlüssel TORX®15
• 903.025.00.00 – Schlüssel Innensechskant 2,5
